Однотрубная система отопления частного дома


Водяное отопление остается самым популярным способом организации индивидуального теплоснабжения.
В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система отопления частного дома может быть традиционной и абсолютно энергонезависимой или, напротив, очень современной и полностью автоматической.
Система водяного отопления функционирует за счет непрерывной циркуляции жидкого теплоносителя. Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание. Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания.
Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.
Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх. Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается. Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

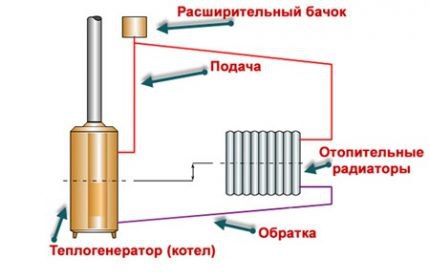

В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней.

Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому.
Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной.
Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 — 3 мм на погонный метр. Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций. Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.
Однотрубные контуры отопления с естественным движением теплоносителя устраивают только с верхней разводкой.
Характерная черта — в схемах есть стояки подающей магистрали, но нет стояков для обратки (+)
Отличие однотрубной и двухтрубной систем отопления.
Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали. Магистраль однотрубного отопления — это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.
Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке. Движение теплоносителя двухтрубного отопления осуществляется по двум магистралям.
Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.
Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.
В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». , труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.
Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м? целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.
Двухтрубная схема подсоединения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, поскольку ее более сложно монтировать и обслуживать. Кроме того, удвоенное количество труб выглядит неэстетично (+)

Элементы любой системы отопления:

  • Источник тепла – котел (твердотопливный, электрический, газовый);
  • Теплоотдающие приборы – радиаторы, контуры теплых полов;
  • Устройство, обеспечивающее циркуляцию теплоносителя – специальный разгонный участок магистрали, водяной насос;
  • Устройство, компенсирующее избыточное давление теплоносителя в магистрали – расширительный бак открытого или закрытого типа;
  • Трубы, фитинги и соответствующая водопроводная арматура.


В зависимости от типа используемых устройств будет зависеть и схема теплоснабжения.

Системы с естественной и принудительной циркуляцией

Циркуляция теплоносителя в отопительной системе может осуществляться естественным путем – под действием физических явлений, либо принудительным – посредством циркуляционного насоса.

В первом случае движение отопление по системе является самопроизвольным и называется естественным.

Во втором – принудительным или искусственным.

С ориентиром на конструктивные особенности однотрубные схемы отопления делятся на два вида.

Первый — устаревшая, но простая проточная схема, второй — усовершенствованная схема с байпасами (+)

Для обеспечения движения жидкости в гравитационной системе необходим разгонный участок.

Это отходящий от котла вертикальный патрубок, по которому поднимается нагретый теплоноситель. В верхней точке трубопровод плавно поворачивают вниз, поэтому вода с ускорением устремляется по магистрали. Для схемы отопления с верхней разводкой, а также для двухэтажных домов таким участком служит подающий патрубок, так как он поднимается на достаточный уровень.
Для отопления одноэтажного здания с нижней горизонтальной разводкой устраивают разгонный коллектор, высота которого не должна быть менее 1,5 м от уровня первого радиатора. Разгонный участок является устройством, обеспечивающим циркуляцию теплоносителя в самотечной системе отопления. Проходной диаметр труб этого отрезка магистрали должен быть больше, чем ее основной части. Например, при диаметре трубы магистрали 25-32 мм, для разгонного коллектора выбирают трубу диаметром 40 мм.

Верхнюю точку разгонного коллектора устраивают в удобном месте неподалеку от котла. Опускают трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижним отводом разгонного коллектора и нижней точкой магистрали для соблюдения постоянного уклона трубопровода (+)

Основные достоинства гравитационной системы – это полная энергонезависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных приборов.
Недостатков же достаточно много: Чтобы минимизировать гидравлическое сопротивление, диаметры труб должны быть достаточно большими. Каждый встраиваемый прибор и устройство создает препятствия движению жидкости, поэтому в системе минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.

Для надежной работы гравитационную систему необходимо тщательно рассчитывать и балансировать, подбирая оптимальные диаметры труб и количество секций радиаторов. Крайние в системе радиаторы должны быть больше тех, в которые теплоноситель поступает после выхода из котла. Установка циркуляционного насоса в систему нейтрализует практически все ее недостатки.

Устройство дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода. Схемы принудительного однотрубного отопления реализуются в частных домах чаще всего.

Благодаря модернизации проточной системы путем установки байпасов, теплоноситель с рабочей температурой практически одновременно поступает во все приборы (+). Насос можно монтировать в любом месте магистрали. Но стоит учитывать, что горячая вода снижает его эксплуатационный срок, воздействуя на резиновые детали (прокладки и уплотнения).

Поэтому целесообразнее устанавливать агрегат на обратном трубопроводе, где циркулирует остывший теплоноситель. Перед ним в обязательном порядке включают фильтр грубой очистки, чтобы предохранить от попадания возможных загрязнений. Все приборы и устройства отопительных систем желательно подключать через запорную арматуру и байпасы.

Такой монтаж позволит проводить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды. Байпас бывает нерегулируемым и регулируемым. В первом случае он представляет собой простой патрубок, соединяющий питающий и отводящий трубопровод.


Во втором – снабжен запорной трехходовой арматурой.

  • Достоинства отопительной системы с принудительной циркуляцией:
  • Можно реализовывать более сложные и разветвленные схемы, увеличивать длину контуров;
  • Нет необходимости в увеличенных диаметрах труб – насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
  • Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
  • Не надо соблюдать углы наклона при прокладке трубопровода, т.к. движение теплоносителя стимулируется насосом. К тому же можно устанавливать регулирующие приборы на каждый радиатор и поддерживать оптимальный режим обогрева, снижая энергозатраты и расходы на обогрев.



Недостатков у однотрубного принудительного отопления всего два:

  • Зависимость от электроснабжения;
  • Шум (некоторый гул), который производит работающий насос;

Более высокая по сравнению с гравитационной схемой стоимость устройства. Нейтрализовать их достаточно просто. Энергозависимость решается установкой автономного электрогенератора или возможностью перехода системы на режим с естественной циркуляцией.

Чтобы сделать работу насоса практически неслышной, его достаточно монтировать в нежилом помещении – ванной, туалете, бойлерной. В верхних точках магистрали, особенно при принудительном отоплении с закрытым расширительным бачком, необходимо предусматривать возможность стравливания выделяющегося из воды воздуха.

Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода — сепаратор воздуха (+) Открытая и закрытая отопительная система. Для исключения чрезмерного повышения гидравлического давления в системе и его скачков устанавливают расширительный бак. Он принимает излишки воды при расширении, а затем возвращает ее в магистраль при остывании, восстанавливая равновесие системы.
Существует две принципиально отличающихся конструкции, которые и определяют вид всей системы. Расширительный бак открытого типа – это частично или полностью открытая емкость, которую подсоединяют к магистрали в самой высокой ее точке, непосредственно после котла. Для исключения перелива жидкости через края на определенном уровне предусматривают отвод, через который излишняя вода будет сливаться в канализацию или на улицу. В одноэтажных домах компенсирующую емкость часто выводят на чердак – в этом случае ее необходимо утеплить. Чтобы не следить постоянно за уровнем теплоносителя, к расширительному баку подводят водопровод и устанавливают простой поплавковый клапан.

Система отопления с таким компенсирующим устройством называется открытой. Применяется при обустройстве энергонезависимого или комбинированного теплоснабжения. Она предполагает прямое соприкосновение горячего теплоносителя с воздухом, вследствие чего происходит его естественное испарение и насыщение кислородом.
Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

  • При монтаже трубопровода гравитационных систем обязательно соблюдение уклонов – в этом случае высвобождающийся в системе воздух будет стравливаться в бак и атмосферу;
  • Необходимо регулярно контролировать и вовремя пополнять объем воды в емкости, не допуская ее чрезмерного испарения;
  • Нельзя применять антифриз в качестве теплоносителя, так как при его испарении выделяются токсичные вещества.

Содержащийся в циркулирующей жидкости кислород вызывает коррозионные разрушения в стальных деталях отопительных приборов, снижая их срок эксплуатации.

Однако у нее есть и плюсы:

  • Нет необходимости в постоянном контроле давления в магистрали;
  • Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали имеется достаточное количество жидкости;
  • Пополнять теплоноситель в системе можно даже ведром – просто налить в воду расширительную емкость до необходимого уровня.


Расширительный бак закрытого типа представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одну полость наполняют воздухом, вторую соединяют с магистралью. При нагревании теплоноситель, увеличиваясь в объеме, продавливает мембрану в сторону воздушной камеры, которая играет роль демпфера. При охлаждении воды гидравлическое давление снижается, и сжатый воздух приводит систему в равновесие, выдавливая излишки воды обратно в трубопровод. Все баки закрытого типа оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, он стравливает газ и предохраняет устройство от разрушения (+)

Система с расширительным баком мембранного типа носит название закрытой.
Это полностью лишенная доступа воздуха замкнутая гидравлическая магистраль. Компенсирующую емкость можно встраивать в любом месте системы, однако чаще всего ее устанавливают на обратном трубопроводе около котла – для повышения удобства обслуживания. Закрытая отопительная система характеризуется наличием небольшого избыточного давления. Поэтому обязательным элементом магистрали становится группа безопасности. Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется без запорной арматуры на подающем трубопроводе (если имеется подъем, то в его верхней точке).

Как подключить радиатор к магистральному трубопроводу?

Теплоотдача радиаторов зависит от способа их подключения к магистрали.
Существует три основных типа соединения:

  • Диагональное;
  • Боковое;
  • Нижнее.

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой. Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78% Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом. Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора. Показатель теплоотдачи при нижнем подключении радиаторов составляет 88% .
